JEEP ラングラー3.6(JL型)のバッテリー交換をしました

更新日:

今日は輸入車ではラングラーのバッテリー交換作業がありました。JL型よりアイドリングストップ機能が装備され、それに伴いバッテリーはサブも含め2個搭載になりました。

JEEP ラングラー3.6(JL型)のバッテリー交換方法

ジープ ラングラー JL バッテリー 交換 費用 値段 価格

最初にいつものように運転席足元のOBDⅡカプラーからバックアップ電源に繋いでおきます。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

ボンネットをフルオープンにしますのでルーフ部分は養生しておきます。車高も高くバッテリーも真上に引き抜く必要がありますので脚立を使って作業します。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

今回作業させていただいたのは3.6Lモデルですが、過去記事でご紹介してます2.0Lモデルと適合バッテリーを含めバッテリー周りは同じです。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

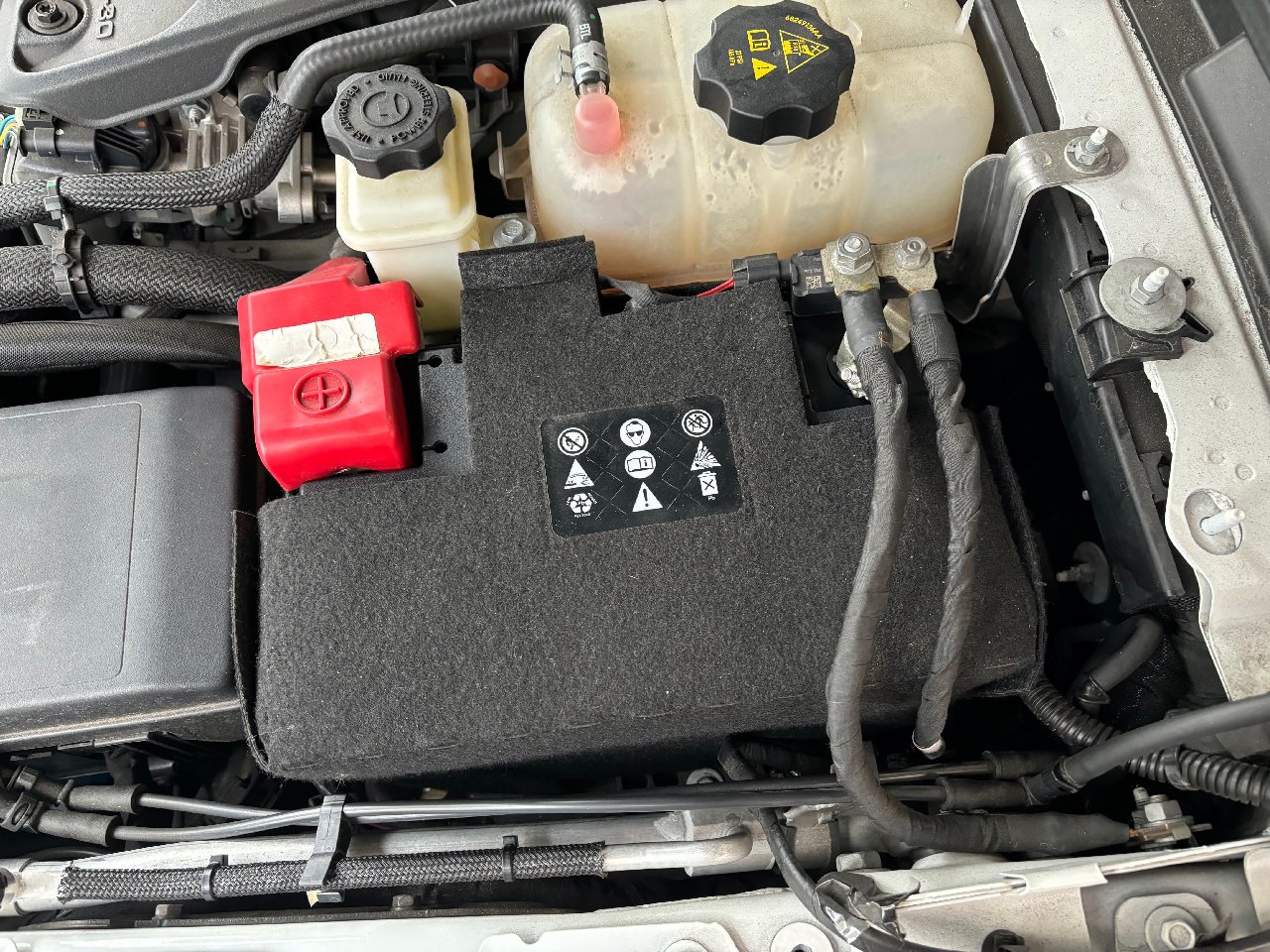

メインバッテリーの場所位置はエンジンルーム内のここになります。サブバッテリーはメインバッテリーを外さないとアクセス出来ませんので同時交換が望ましいです。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

最初にマイナスターミナルの電流センサーのカプラーを抜いておきます。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

バッテリー本体が固定されているのは手前側のホールドダウン部です。10mmのボルトでPP樹脂製の固定ステーごと取り外しておきます。奥まった場所ですのでソケット+エクステンションやT字レンチが必要です。両方のターミナルを外しバッテリーの保護カバーを外してからの方が作業しやすいです。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

マイナスターミナルにアクセスしにくい(ナットを緩めにくい)場合は、〇印の部分を緩めてやるとハーネスがスライドしますのでやりやすいかもしれません。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

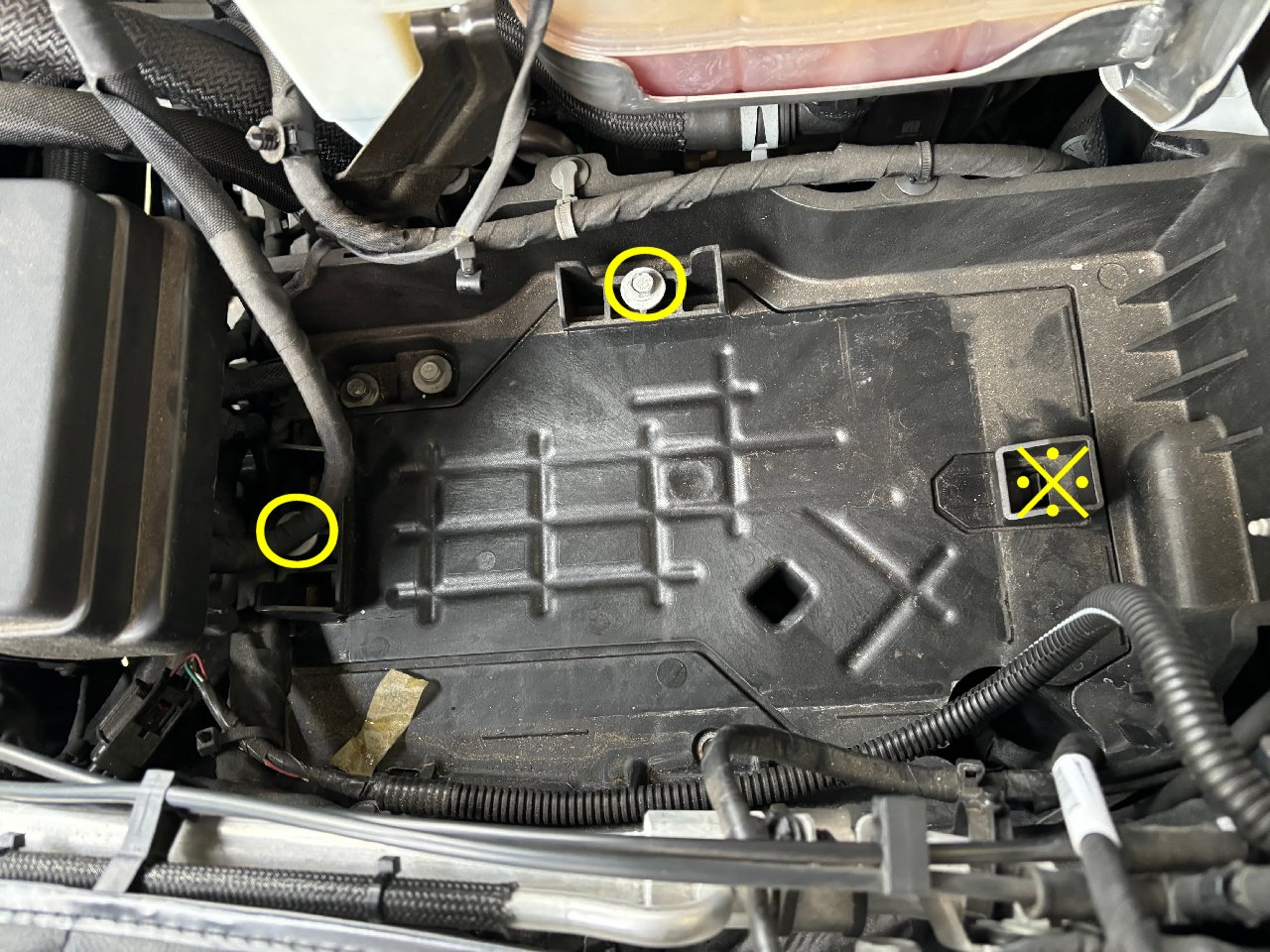

旧バッテリーを取り外したところです。サブバッテリーはこのバッテリートレーの下にありますので2箇所のボルト(10mm)を外してバッテリートレーを外します。※印のストッパーを外すとバッテリーの装着スペースを確保することが出来ますので、ワンサイズ大きな80AhAGMバッテリーも取付可能なようです。

ジープ ラングラー JL バッテリー 交換 費用 値段 価格

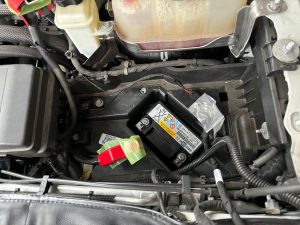

12Ahのバッテリーがサブバッテリーとして採用されています。これにはVARTA AGM TX14が流用して取付可能です。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置



2箇所の10mmのナットを外し旧バッテリーは真上に引き抜きます。

ジープ ラングラー JL バッテリー 交換 費用 値段 価格

純正はスタッドボルトですのでVARTA AGM TX14に付属のボルトナットを使用して車に取付けます

ジープ ラングラー JL バッテリー 交換 費用 値段 価格

このようにマスキングテープ等で角型ナットをかさ上げしてボルトが一山二山噛んだらマスキングテープを抜くようにすると作業しやすいです。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置

VARTA AGM TX14の装着図です。バッテリートレイを元あったように組付けメインバッテリーを交換していきます。

ジープ JEEP ラングラー JL バッテリー 交換 費用 価格 値段 場所 位置



メインバッテリーにはブライトスターですと「AGM 70-L3」が適合製品になります。両方のターミナルを取付け、マイナスターミナルの電流センサーのカプラーをカチッとなるまで差し込んでバッテリー交換作業は終了です。



お見積もり費用は以下の通りです。

Brite Star AGM 70-L3 ¥33,000

アマプラ会員で通販をご利用のお客様はこちらからもお買い求めいただけます。(ご来店のお客様は除く)

VARTA AGM TX14 ¥14,000

同時交換工賃 ¥5,500
